大容量の横の遠心ポンプ単一の吸引の割れ目の場合の電力
製品の説明
WDシリーズ ポンプは広いインペラーの流路および優秀な油圧性能の横の防蝕遠心ポンプ、である。インペラーの背部囲い板は媒体の漏出を減らすことができる背部刃が装備されている。流れの道の部品が腐食された身に着けられているときポンプの性能を回復するためには、軸調節装置はインペラーとポンプ・ボディ間のスペースを調節するように装備され。可変的なタイプのシャフトのシールは（を含む機械シール、動的シール+パッキング シール、動的シール+ Kタイプのシール）可変的な媒体を運ぶためのシャフトの密封の条件を満たすために採用される
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | ボディの忍耐 | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキングの部屋 | 18 | ブラケットの忍耐 | 25 | ボディ ブラケットの忍耐 | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部忍耐カバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |

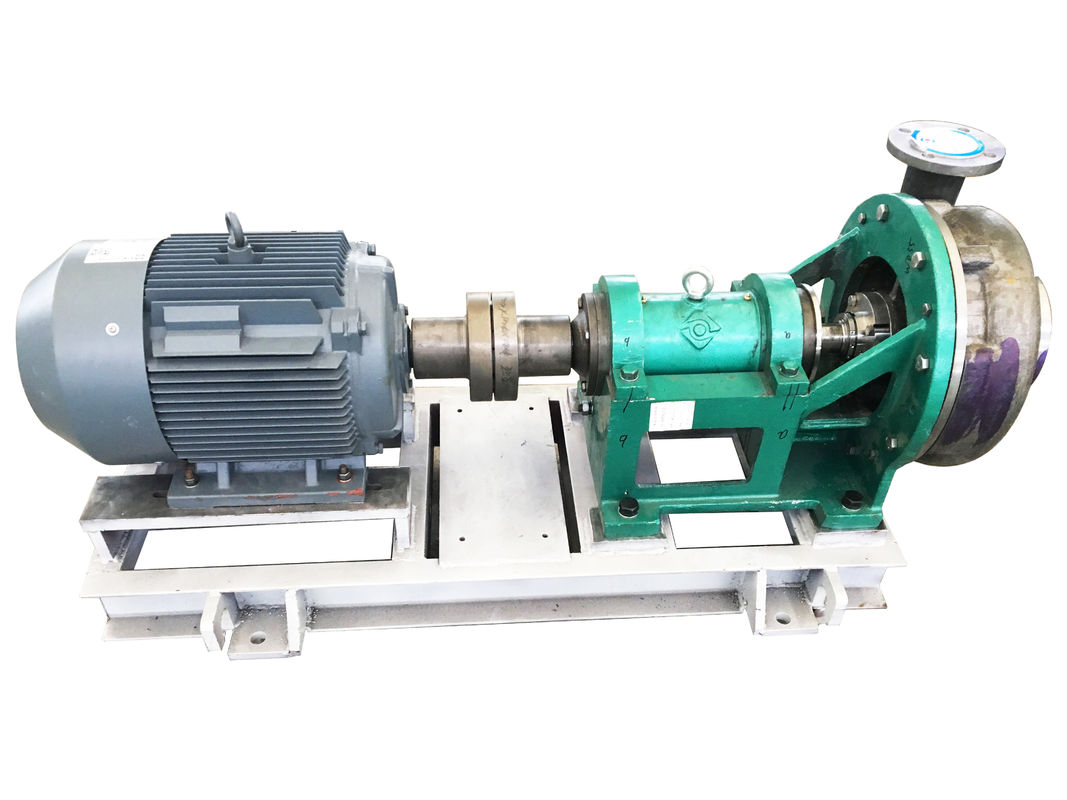

プロダクト ショー
指定の範囲
|
|
モデル:WDシリーズ遠心ポンプ |
| 排出のサイズ:40mm~200mm | |
| 入口のサイズ:50mm~250mm | |
| 容量:8 | 800のmの³ /h | |
| 頭部:10 | 90のm | |
| 最高の効率:70% | |
| NPSH:1.4m~4.5m | |
| 正当な最高モーター力:315のkw | |
| インペラー | 許可された最高の粒度:20のmm |
| ベーン:5/6 | シールのタイプ:機械シール/動的シール/パッキング シール |
| タイプ:閉鎖した半分開いた | ポンプ重量:3000kgまで |
| 材料:金属（労働条件に従って） | RPM:1450 r/min |
使用法
1. 化学工業、冶金学の企業、電気の企業、製紙業、食品工業、製薬産業および化学繊維のような異なった企業で使用される。
2. 腐食性を運びなさい及び含んでいる研摩の液体媒体は35%以下固形分
