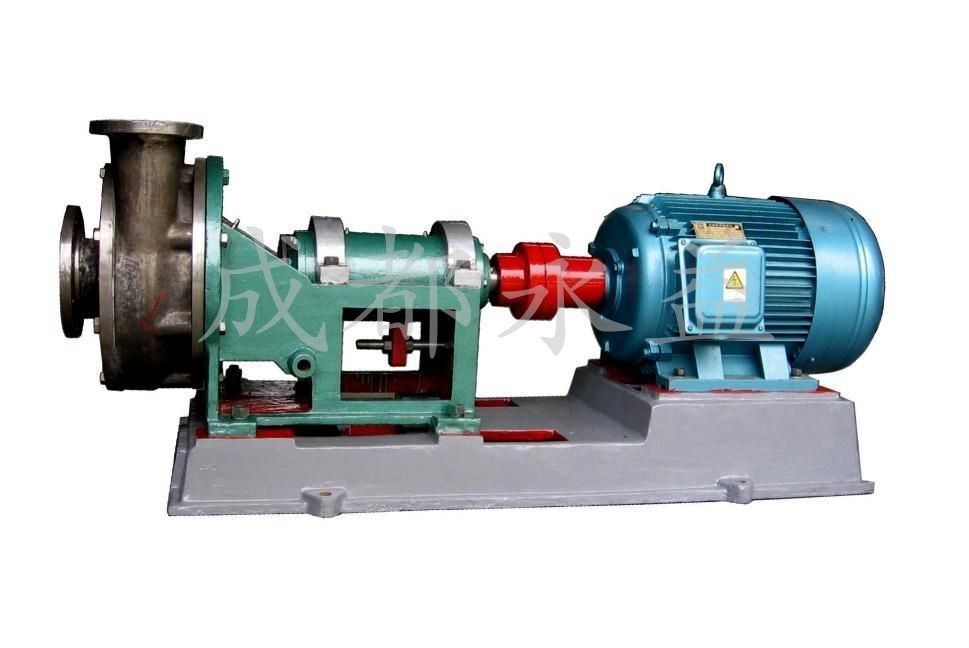

電気ステンレス鋼の横の遠心ポンプ高温抵抗力がある
製品の説明
1. 広いインペラーの流路および優秀な油圧性能の横の防蝕遠心ポンプ。
2.インペラーの背部囲い板は媒体の漏出を減らすことができる背部刃が装備されている。
3. 可変的なタイプのシャフトのシールは（を含む機械シール、動的シール+パッキング シール、動的シール+ Kタイプのシール）可変的な媒体を運ぶためのシャフトの密封の条件を満たすために採用される
構造の特徴
放射状の割れ目、後部ドア、単段の単一の吸引のvolute遠心ポンプ
インペラー:開いたインペラー、semi-openインペラー、渦のインペラーおよび閉鎖したインペラー。
閉鎖したインペラーは詰らないで固体媒体の道に有利である多相流れの原則に従って広流れのインペラーとして設計されている、
インペラーは背部刃によって設計されている
媒体がポンプ入口の方に流れることを防ぐのに前部背部刃が使用されている
刃が軸漏出圧力を減らし、軸力をバランスをとるのに使用されている
インペラーは容易なアセンブリおよび分解のための円錐適合のシャフトに取付けられる
インペラーはインペラーのナットおよび止めネジによって留まる
適用
有機性および無機酸:硝酸、硫酸、塩酸およびリン酸。
水酸化ナトリウムか炭酸ナトリウム、等のアルカリ解決。
有機化合物および他の腐食性の原料およびプロダクト。
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
働く指定
流れ:8-1000m3/h
頭部:15-120m
速度を回しなさい:<1500rpm>
圧力:1.6MPa
温度:- 50℃-130℃
Motoe力:5.5-315KW
構造
|
*1 |
止めネジ |
*8 |
副インペラーの部屋 |
15 |
前部ベアリング・キャップ |
22 |
オイル鍋 |
*29 |
袖 |
|
2 |
ガスケット |
9 |
Oリング |
*16 |
前部軸受け |
23 |
調節のナット |
30 |
水シール リング |
|
*3 |
インペラーのナット |
*10 |
副インペラー |
17 |
ボディの忍耐 |
24 |
調整ネジ |
31 |
注入口 |
|
4 |
Oリング |
*11 |
パッキングの部屋 |
18 |
ブラケットの忍耐 |
25 |
ボディ ブラケットの忍耐 |
32 |
Oリング |
|
*5 |
インペラー |
12 |
Oリング |
*19 |
後部軸受け |
*26 |
軸線 |
*33 |
キー |
|
*6 |
ポンプ・ボディ |
13 |
洗浄水ノズル |
20 |
後部忍耐カバー |
27 |
盾カバー |
|
|
|
7 |
Oリング |
14 |
版を保つ水 |
21 |
キー |
28 |
パッキン押さえ |
|
プロダクト映像
プロシージャ
パッキングおよび出荷
|
OEM |
受諾可能 |
|
MOQ |
1セット |
|
価格 |
交渉可能 |
|
港 |
上海 |
|
支払 |
T/T、L/C、ウェスタン・ユニオン |
|
包装 |
顧客の要求として輸出木製の場合または |
|
受渡し時間 |
順序の量に従う40日 |
|
船積み |
海によって、列車での空気によって、 |
