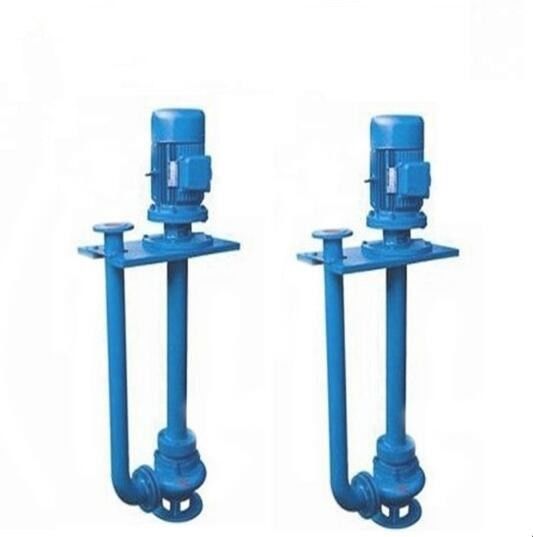

サポート版が付いている頑丈で長い保証サービス縦シャフト ポンプ砂鉱山ポンプ
構造のデッサン
| 1 | Volute包装 | 2 | サポート | 3 | モーター基盤 |
| 4 | インペラー | 5 | 左サポート版 | 6 | 排出管 |
| 7 | 後部はさみ金の版 | 8 | ボディの忍耐 | 9 |
右のサポート版 |
プロダクトは要約する
a. ZJLシリーズ縦のスラリー ポンプは単段の単一吸引の遠心スラリー ポンプである。
b. ZJLシリーズ ポンプは二相液体の理論に従ってあり、総損失を最小にすることの原則に従って設計されている。
c. 流れの道の部品の幾何学的な形は媒体のフロー条件のために適している。
d. 高い耐久性、耐食性および耐衝撃性材料は流れの道の部品が耐用年数を改善することができるように使用される。
変数
|
モデル |
明確な水性能 |
||||
|
回転速度n |
流れQ |
頭部H |
シャフト力Pa |
有効性のη |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
プロダクト映像および細部
装備図
