| 起源の場所 | 四川、中国 |
| ブランド名 | horizontal-slurrypump.com |
| 証明 | ISO9001 |
| モデル番号 | OEM |
| 文書 | 製品説明書 PDF |

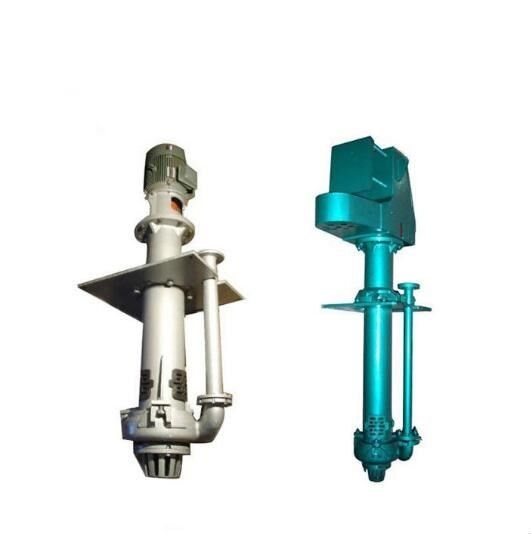

産業長いシャフトの研摩の沈積物の吸引のための縦のスラリー ポンプ/砂ポンプ
製品の機能
十分にエラストマーはまたは合った堅い金属並んだ
二重吸引のsemi-openインペラー
水中に沈められた軸受けかパッキング無し
任意引込められたインペラーおよび利用できる吸引アジテータ
MPVモデルは耐食性のための完全なゴム製 カバーを特色にする
不十分な吸引の義務で動くことができる
変数範囲
| 名前 | ZJLシリーズ縦のスラリー ポンプ |
| 頭部 | 4 | 60のm |
| 容量 | 6 | 364mの³ /h |
| 排出のサイズ | 40mm~200mm |
| 入口のサイズ | 50mm~250mm |
| 最高の効率 | 70% |
| NPSH | 1.4m~3.5m |
| 正当な最高モーター力 | 315のkw |
| 直径 |
200mm~470mm |
製品の説明
ZJLシリーズ縦のスラリー ポンプは単段の単一吸引の遠心スラリー ポンプである。ZJLシリーズ ポンプは二相液体の理論に従ってあり、総損失を最小にすることの原則に従って設計されている。流れの道の部品の幾何学的な形は媒体のフロー条件のために適している。このように、渦および影響を与えることが起こる部品間の油圧損失は流れの道の部品の摩耗が減るように減る;水効率は高められる;動く騒音および振動は減る。高い耐久性、耐食性および耐衝撃性がある高クロム合金は流れの道の部品が耐用年数を改善することができるように使用される。
材料
|
記述 |
標準的な材料 |
物質的な選択 |
|
シャフト |
4140穏やかな鋼鉄 |
利用できる要求あり次第 |
|
軸受ケーシング |
鋳鉄 |
|
|
コラム |
穏やかな鋼鉄 |
|
|
上部のこし器 |
ゴム製 |
鋳鉄 |
|
より低いこし器 |
鋳鉄 |
|
|
背部はさみ金 |
27% Chromeの白い鉄 |
|
|
ポンプ包装 |
27% Chromeの白い鉄 |
ゴムは白い鉄を並べた |
|
インペラー |
27% Chromeの白い鉄 |
ゴム製 |
|
排出管 |
穏やかな鋼鉄 |
ゴムは穏やかな鋼鉄合成物を並べた |
|
アダプター版 |
穏やかな鋼鉄 |
|
技術的な変数
|
モデル
|
明確な水性能 |
支持モーター
|
|||||
|
回転速度 n |
流れ Q |
頭部 H |
シャフト力 Pa |
有効性 η |
|||
| r/min | （mの³ /h） | m | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
プロダクトおよび細部
