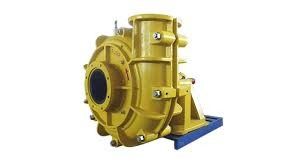

遠心沈積物ポンプ

摩耗の大きい粒子を運ぶための抵抗力がある大きい流れの遠心ポンプ

スラリー ポンプの主要な導入

12/10 ST -ああスラリー ポンプは二重ポンプ ハウジングの構造、ieポンプ・ボディでありポンプ カバーは取り替え可能な耐久力のある金属のライニングを与えられる（を含むインペラー、ジャケット、監視版、等）。ポンプ・ボディおよびポンプ カバーは働く圧力に従って灰色の鋳鉄か延性がある鉄から成っている。それらは縦に開き、ボルトで固定される。ポンプ・ボディに停止があり、ブラケットにボルトで固定される。ポンプの口は8つの角度に回り、取付けることができる。インペラーの前後カバーは背部刃が漏出および増加ポンプ生命を減らすために装備されている。
ああスラリー ポンプ ポンプ・ボディ ポンプ カバーおよび流れの部品:この一連のポンプは横の、縦の開いたタイプ、二重ポンプ貝構造のスラリー ポンプである。ポンプ・ボディおよびポンプ カバーは取り替え可能な金属のライニングが装備されている。ライニングは高クロムの耐久力のある合金材料から成っている。ライニングは摩耗によってまで使用することができ維持の期間を拡張しおよび操業費用を削減する。ポンプ出口の方向は8つの角度に回り、取付けることができる。
軸受けアセンブリ:ポンプの忍耐アセンブリはインペラーと前部監視版間の整理を調節するために便利である、採用し維持の間に完全に取除くことができる円柱構造を。軸受けはグリースを塗られる。シャフトのシール（シール）:シャフトのシールのタイプのポンプにパッキング シール、インペラーのシールおよび機械シールがある。転送方式:VタイプのVベルト ドライブ、適用範囲が広い連結ドライブ、ギヤ減力剤ドライブ、流動連結ドライブ、可変的な頻度ドライブ、サイリスタの速度制御、等。その中で、V形Vベルト ドライブにCL、CVのCR、ZL、ZVのZR伝達がある。全面的な性能:ポンプに広い性能範囲、よいキャビテーションの性能および高性能がある。技術多段式シリーズが長距離の交通機関に会うのに使用することができる。過電流部品はいろいろな金属で利用でき、深さを加える。いろいろな速度およびいろいろな変形によって、ポンプは最適の産業および採鉱条件の下で作動する。長い耐用年数および高い作動効率はいろいろ粗い運搬の条件を満たすことができる。

モデル意味

12 / 10 ST -ああ（R）

12------------吸引の直径（インチ）

10------------排出の直径（インチ）

ST------------サポート タイプ

ああ----------ポンプ モデル

R-------------天然ゴム

指定

特徴

1）。ポンプを排出する片持梁の、横のスラリー

2）。優秀な油圧性能、高性能および低い摩耗率

3）。よりよい摩耗抵抗および腐食性の抵抗

4）。タイプ ポンプのためのフレームの版は取り替え可能な耐久力のある金属はさみ金かゴム製はさみ金を備えている。インペラーは耐久力のある金属かゴムから成っている

5）。正当な圧力範囲では、それは段階のシリーズで使用することができ正当な最大吸入圧は3.6Mpaである。

6）。遠心シール、機械シールおよびパッキング シールは利用できる。

7）。排出の枝は要求によって45度の間隔で置かれ、何れかの8つの位置に取付けおよび適用に適するために方向づけることができる。

典型的な適用:

灰の処理

サイクロンの供給

パルプおよびペーパー

研摩のスラリー

石炭準備

ミネラル処理

総計処理

スラリー ポンプ インペラー機能:

1. インペラーはスラリーで動作するスラリー ポンプ過電流部品の部分である。
2。インペラーはポンプ・ボディのポンプ シャフトによってスラリーのためのエネルギーを得るために回る。
3。力学的エネルギーはインペラーの回転によってスラリーにスラリーが動圧エネルギーを得るように、送信される:それは4部から成っている:前輪の版、後輪の版、刃および車輪ハブ。

スラリー ポンプvolute機能:

1. インペラーから取除かれる液体を受け入れるインペラーを去るスラリーの流れの弾道に従って主に設計され、製造されて
2。volute形はスラリーが外側に流れるとき圧力に液体の運動エネルギーを変える静圧に運動エネルギーを変形させて有利である。
3つは、渦巻形十分な強さがあるべきで、よいプロセス特徴はエネルギー変換のために、スラリー ポンプの出口の部品次第に増加し、場所になる

スラリー ポンプthroatbushおよびフレームの版はさみ金の挿入物機能:

1. 容易なアセンブリおよび分解のために設計されている
スラリーの流れを形作る渦巻形との2つは、主にスペースを閉めた
3.ほとんどの場合、前部監視版は水入口を備え、後衛の版はシャフトの穴を備えている。
4。通常、より大きいスラリー ポンプは前部監視版および後衛の版を備え、小さいポンプは1つの監視版だけ備えている。

構造の設計

シャフトのシール モジュールの設計

性能のテーブル
